NE50板链斗式提升机板链材质参数

NE50板链斗式提升机板链材质参数

文章作者:河南鹏威机械发布时间:2021/3/24 15:26:38浏览次数:

 NE50是板链斗式提升机中最小的双排链样式,提升机60立方/小时,料斗容积14.7L,链条节距152.4mm。NE50板链节距152.4mm,链板厚度8mm,安装孔75*70mm,滚子直径36mm,销轴直径15.5mm,内节内宽36.5mm。链板材质45#钢,销轴套筒滚子材质40Cr。

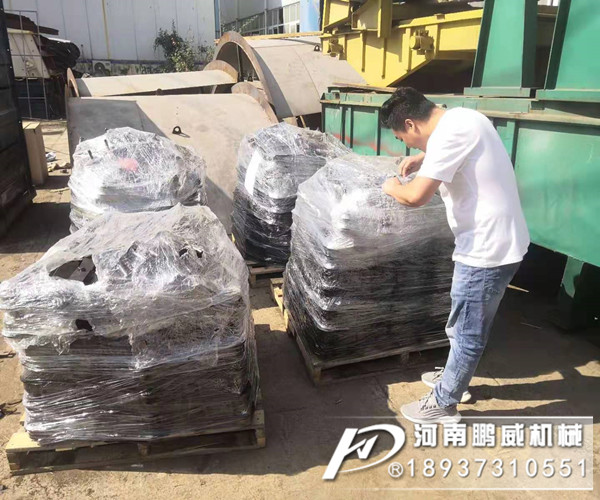

NE50板链斗式提升机板链材质参数

NE50板链斗式提升机板链材质参数

NE50提升机配置详情
   1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
   2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。
   3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
   4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

   5.板链:链板采用 45 # HRC36~42
