选用环链斗式提升机的厂家请注意HG、HL技术对比

选用环链斗式提升机的厂家请注意HG、HL技术对比

文章作者:河南鹏威机械发布时间:2018/5/9 10:41:57浏览次数:

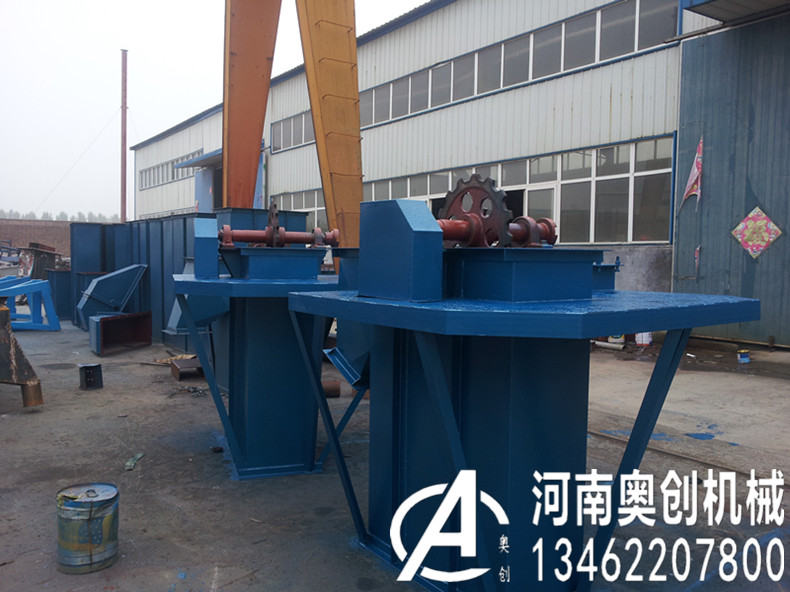

环链斗式提升机

简介:


斗式提升机由下部区段、上部区段、中间区段、驱动装置和运行部分等组成。

1、下部区段:由下部机壳和拉紧滚筒组(或拉紧链轮组)组成,HG、HL型斗式提升机采用可换组合式下链辊,链辊寿命长,更换工作简便。下部采用重锤箱恒力自动张紧装置时,可实现自动张紧,保持恒定的张紧力,避免打滑或脱链。同时在料斗遇到偶然因素引起“卡壳”现象时,能够有效地保护下轴等机件。

2、上部区段:由上部机壳、头罩和传动链轮组组成。

3、中间区段:由起支承、防护和密封作用的中部机壳组成。HL型斗提机中部有单通道和双通道两种形式。HG斗式提升机只有单通道结构。

4、驱动装置:由电动机、减速器、三角带传动件和逆止器等组成。如用硬齿面新型减速器,传动可靠,承载能力大,重量轻,噪声小,寿命长,结构紧凑。按选用不同的减速器,驱动装置分有ZJ型和YY型两种(也可按用户要求配给其他驱动形式);按功率不同分有C1、C2、C3、C4等制法;按相对机体位置不同分有左装和右装。

5、运行部分:由料斗、圆环链、链环钩等组成。料斗分有Q型(浅斗)、S型(深斗)两种型式;HL型牵引构件采用高强度圆环链,性能可靠,寿命长。HG型采用特制圆环链,能适应小空间的特殊要求。

6、根据用户不同要求,环链可用不锈钢及其它金属材料制造,根据提升物料的要求,链斗、进出料口可用不锈钢、钛合金、高强塑料制造,也可用基材上加涂层制做。

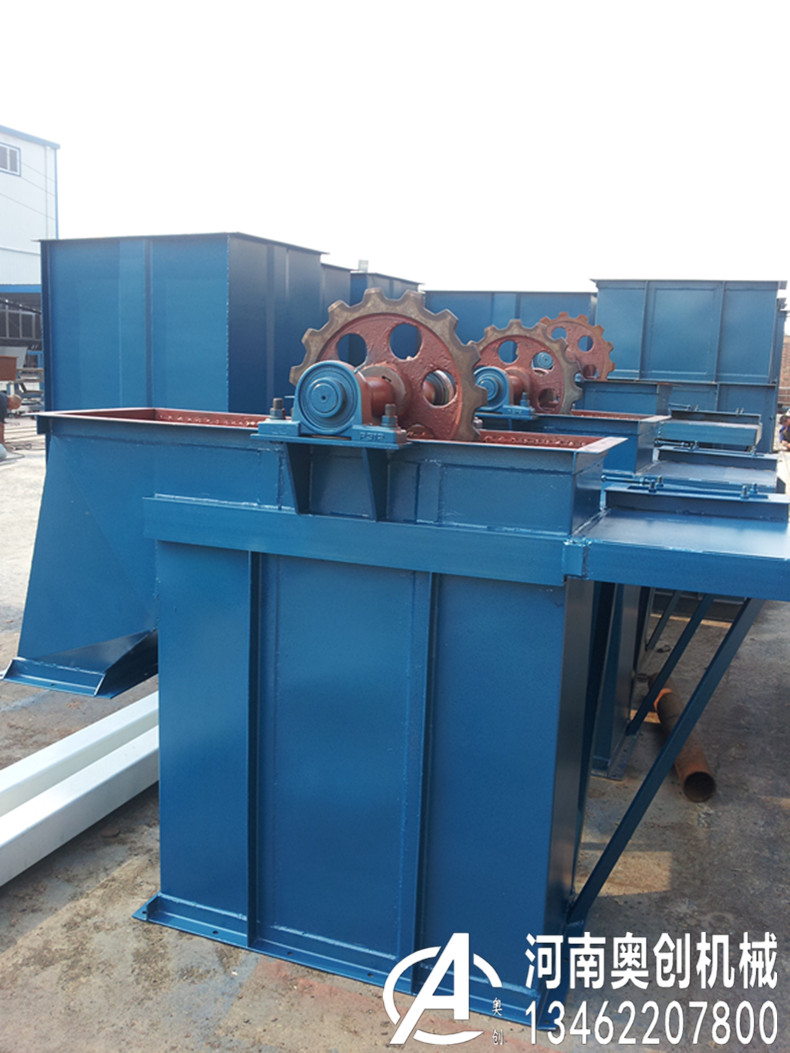

环链斗式提升机

结构特点:

         HG、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m,其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部可采用丝杠定时张紧及重力自动张紧装置,采用丝杠时,结构简单,便于调整。采用重力自动张紧时,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。除连接尺寸外,HL斗式提升机的链条、链轮、张紧装置HG型原理相同。
