直线振动筛选机说明书

直线振动筛选机说明书

文章作者:河南鹏威机械发布时间:2018/4/26 10:52:22浏览次数:

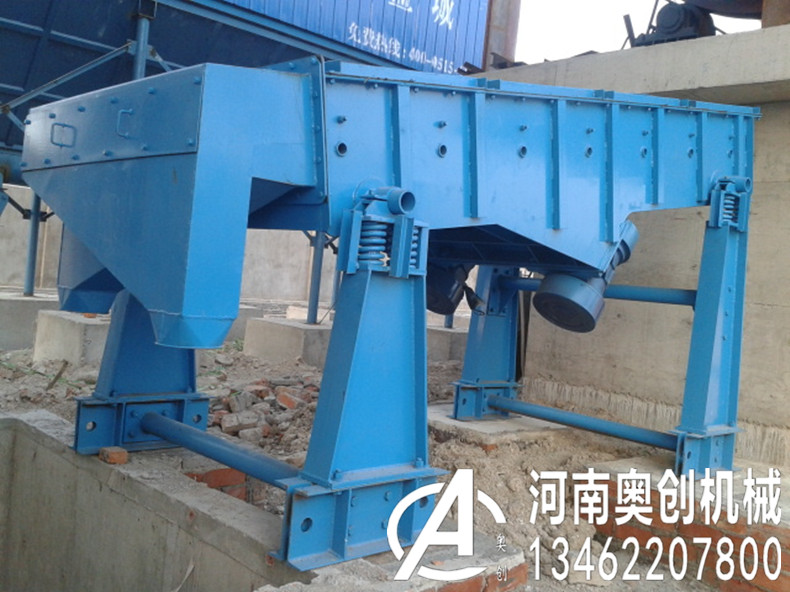

直线振动筛选机

一、直线振动筛选机概述

直线振动筛选机利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业

二、直线振动筛选机工作原理

直线振动筛选机采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目,可筛分出7种不同粒度的物料。

三、直线振动筛选机使用范围

对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

直线振动筛(直线筛)系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

四、结构说明:

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减震弹簧、支架组成。

1、 筛箱:由数量厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、 筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、 筛网:有低碳钢、黄铜、不锈钢丝等树种筛网。

4、 振动电机使用于维修方法详见振动电机使用说明书。

5、 电机台座:安装电机用,使用前必须检查螺丝是否紧固。

6、 减震弹簧:阻止振动传给地面同时支持筛箱的全部重量,安装时弹簧必须垂直于地面。

五、安装与调试:

新筛机安装好以后,应按以下要求检查:

1、 检查振动电机绕组对地的绝缘电阻,若低于0.5兆欧必须烘干后方能使用。

2、 检查电机的接线运转方向,两台电机必须反向运转。

3、 检查筛机、电机的连接螺丝,必须紧固。

4、 检查支架,安装的是否垂直、稳固,支柱不得悬空。

5、 以上各项没问题,方能开机试车,先空载半小时,观察筛机。筛机启动应迅速、运行平稳、无特殊噪音,方能正常使用。

六、筛网的安装:

1、先将筛框从箱体中取出

2、将筛框厚压条与薄压条分别取下(在不是整根的压条上做记号,以免混淆)。

3、将托球网平铺于筛框四周,用铁钉固定。再用取下的薄压条将其压钉,然后在薄压条上加补铁钉,使其牢固。

4、托球网装钉好后翻过来,在每格内放置2-3颗橡胶球。将实用筛网平铺于筛框将其拉平钉紧。用取下的厚木条将其压钉,再在厚木条上加补铁钉使其牢固。(实用筛网一端应长出筛框2-5公分,长出的一端应放在开口处)

5、将钉好的筛框按实用筛网由细到粗放置于箱体内,并用压铁压住然后紧固压紧螺栓。使筛框与箱体紧密配合不能有松动。

6、开机2-3分钟后停机对压紧螺栓进行第二次紧固,生产中如发现木框有松动应及时紧固压紧螺栓。

七、操作规程:

1、准备:操作者应先检查筛网是否完好、筛框是否压紧,各连接螺钉是否牢固、弹簧支架是否正常。

2、启动:空机运行数分钟,正常后,才能给料生产。

3,动转:正常生产中操作者不得随便离开岗位,以免发生事故。

4、停机:先停给料机,后停筛机。

八、维修:

1、操作者每天上班时必须检查筛网和筛分质量,做到及时更换筛网。

2、每班应定期检查连接螺栓,以免松动。

3、每半年小修两次,每年大修一次。

4、对振动电机的使用维护应严格按照振动电机说明书进行。
