铝土矿矿用振动筛的特点及使用范围

铝土矿矿用振动筛的特点及使用范围

文章作者:河南鹏威机械发布时间:2018/6/12 17:10:41浏览次数:

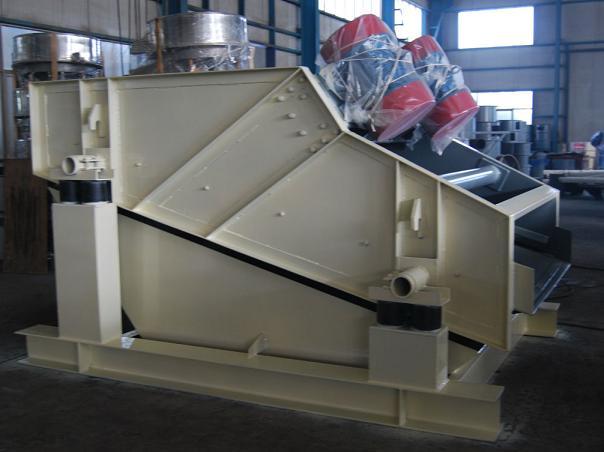

铝土矿矿用振动筛产品概述:

     铝土矿矿用振动筛是我公司自行研制的一种新型、高效的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业,尤以冶金行业用途最为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品具有体积小、重量轻,能耗低、便于安装及工艺布置等特点,采用节能振动电机作振动源,橡胶弹簧支撑并隔振,处理量大,筛分效率高,筛网有较大的安装倾角,拼块组装筛板,更换方便,使用寿命长。

铝土矿

矿用振动筛特点:
   筛体结构:筛体各部均为轧制钢板及型材焊接而成(部分组件为高强度螺栓联接),整体钢度好,牢固可靠。
    筛网为金属丝编织方孔筛网或者钢板网、焊接网,也可按用户要求采用其他类型的筛网。筛体(振动部分)由弹簧支撑于下底座下,隔振效果好。
    矿用振动筛一般为座式,根据需要也可改为吊挂式。
适用范围:
本振动筛适用于冶金、矿山、煤炭、建材等行业物料的筛分,物料的入料颗粒尺寸一般小于150mm.
1、筛分效率高、处理量大。
2、体积小、重量轻、结构简单、安装方便、维修容易。
3、噪声小、耗能低、造价低。
4、筛分精度高、无粉尘污染、有利于环境保护。
5、可更换多种筛网,使用寿命长。
矿用振动筛工作原理和结构:
    矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。ZSG矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。矿用振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。
    矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。 SG系列矿用振动筛采用振动电机做为激振源,调节振动电机激振力的大小,可以改变筛机的振幅。 减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式,减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。
ZSG矿用振动筛型号含义:
ZSG-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 筛面长度(dm)
│ │ │
│ │ └────────── 筛面宽度(dm)
│ │
│ └───────────- 高效产品代号

└───────────── 振动筛系列代号

矿用振动筛技术参数表:

型号 筛分能力 电压 功率 振频 有效筛面(m2) 双振幅
粒度mm T/h V kw 次/min
ZSG-10×20 ≤250 10-200 380 1.5×3 960 2 6-8
ZSG-10×30 15-250 380 2.2×2 960 3
ZSG-10×30 20-350 380 3.7×2 960 4.5
ZSG-10×40 25-400 380 3.7×2 960 6
ZSG-10×50 30-500 380 5.5×3 960 7.5
ZSG-10×50 50-500 380 5.5×2 960 10
ZSG-10×60 60-500 380 7.5×2 720 12
ZSG-10×70 65-600 380 7.5×2 720 14
ZSG-10×80 65-600 380 7.5×2 720 16

说明:
1、表中所列各参数均系定型产品在标态、额定工况下的参考数值;
2、处理量系指物料粒度分布均匀、松散密度为(1.2~1.6t/m3)、水分含量不大于5%的沙石类物料参考值;
3、各参数仅反映设备主要结构类型和外形尺寸,谨供用户选型参考,具体结构及主要技术参数以技术和供货合同为准。
矿用振动筛选用提示:
 1.ZSG型系列矿用振动筛,计有11个定型规格并分别有敞开型和封闭型两种结构形式,适用不同作业环境需求,选用时请确定电压制式及有无防爆要求。
 2.设备安装方式有支座式和吊挂式及二者搭配式等多种形式,选型时,请务必慎重考虑。
购买须知:
筛机分单层和双层,并有轻型和重型之分。
筛网结构有编织网、冲孔筛板。如果选用铁式筛板可按要求设计。
双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。
电动机可安装在左侧或右侧,无特殊要求按安装图安装、供货。
给料箱为选择件,用户如有要求,可供给料箱。
在选用时如有改变筛面倾角的要求,可另行设计。
