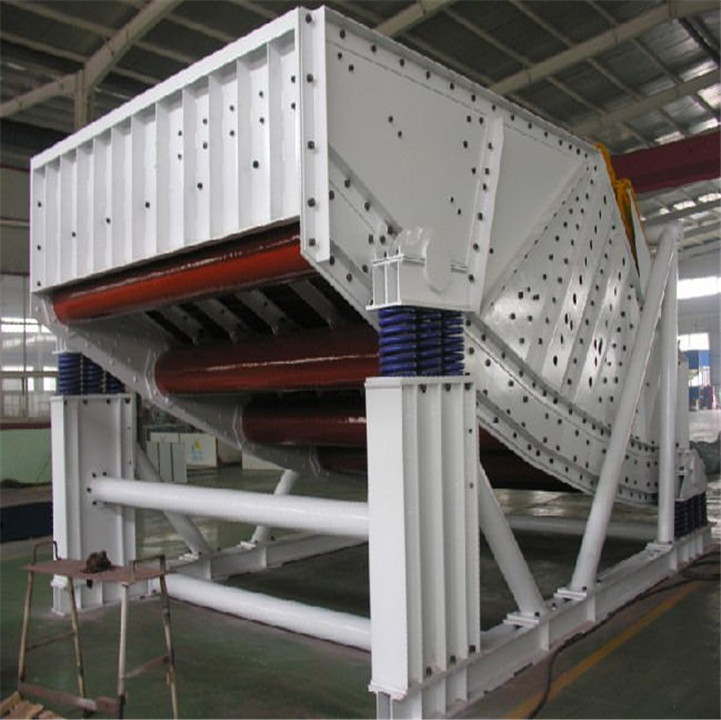

明矾石矿用振动筛是新型高效的通用筛分设备,其筛箱运动轨迹近似为直线。该系列筛机结构简单,筛分能力大且能耗少、维修简便,广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。该系列筛机的动力装置有YZO系列振动电机直接驱动和普通电机通过联轴器带动激振器间接驱两种形式,可满足不同环境需要;筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式,筛面既有有单层结构也可多层布置,可满足不同筛分作业要求。
1.体积小,筛分能力大;
2.重量轻,便于安装及工艺布置;
3.能耗少,可节约大量能源;
4.价格低,备件量极少;
5.结构简单,造型美观;
6.筛网由小块拼装,且更换极为简便。
明矾石矿用振动筛工作原理:
筛箱依靠两台相同的振动电机做相反方向自同步旋转,使支承在减振器上的整个筛机做直线振动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。本系列筛机采用高性能、高寿命的振动电机为激振源,调节振动电机激振力的大小,可以改变筛机的振动幅。减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛振动电机安装方式可分为上振式和下振式,减振器安装方法可分为座式或吊挂式。还可以根据用户需要进行设计制造。
明矾石矿用振动筛技术参数:
型号
筛面面积
筛面倾角
给料粒度
筛孔尺寸
处理量
振频
双振幅
配用电机
m2
度
mm
mm
t/h
Hz
mm
型号
功率Kw
电压V
ZSGB-0615
0.9
10
<150
3
10-100
16
6-9
YZO-10-6
2*1.0
380
ZSGB-0918
1.62
10
5
15-160
YZO-20-6
2*2.0
ZSGB-1020
2
15
10
15-200
YZO-20-6
2*2.0
ZSGB-1224
2.88
10
15
25-300
YZO-30-6
2*2.5
ZSGB-1030
3
15
20
35-360
YZO-30-6
2*2.5
ZSGB-1230
3.6
15
25
40-400
YZO-50-6
2*3.7
ZSGB-1530
4.5
15
50
45-460
YZO-50-6
2*3.7
ZSG2B-0615
0.9
10
10-100
YZO-10-6
2*1.0
ZSG2B-0918
1.62
10
15-160
YZO-20-6
2*2.0
ZSG2B-1020
2
15
15-200
YZO-20-6
2*2.0
ZSG2B-1224
2.88
10
25-300
YZO-30-6
2*2.5
ZSG2B-1030
3
15
35-360
YZO-30-6
2*2.5
ZSG2B-1230
3.6
15
40-400
YZO-50-6
2*3.7
ZSG2B-1530
4.5
15
45-460
YZO-75-6
2*5.5
