TZDC振动电机

TZDC振动电机

文章作者:河南鹏威机械发布时间:2017/3/24 11:25:27浏览次数:

TZDC系列振动电机

TZDC振动电机原理:
TZDC振动电机是在TZD振动电机基础上进行优化改进而形成的,对整机的振动力进行加强,对大型振动电机的安装孔增加,由普通的四个增加为六个。并对两端偏心块和转速进行详细配比优化,充分改进了该机的使用效果。TZDC振动电机出厂时两端偏心块重叠,此时为最大振动力,用户可以方便的调节。
TZDC振动电机是各类振动机械的激振源。本系列振动电机为三相380V 50HZ异步电动机,封闭自冷式、卧式安装。广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、水泥等行业中,如振动给料机、振动筛、振动给料斗、振动烘干机、矿用振动筛、振动放矿机、振动落砂机、振动输送机等设备。TZDC系列振动电机在设计时突出了安装时的紧固性,对激振力大的型号采用6孔紧固,很好的克服了振动电机在使用中容易松动的弊病。
  
TZDC振动电机的特点:
①激振力与出力配合适当;激振力大;机体强度大;噪音低。   
②可按照不同的用途选择振动频率和振幅。   
③全封闭结构,可在任何无防爆要求的粉尘条件下工作。   
④可根据振动电机的安装方式改变激振力的方向。   
⑤只须调整偏心块的夹角,就可无级调整激振力。   
⑥维护保养简便。   
⑦规格齐全,能满足各类振动机械的工作需要
TZDC振动电机工作环境要求:
1、额 定 电 压:380V
2、额 定 频 率:50HZ
3、防 护 等 级:IP55
4、允许环境温度:-20℃--40℃
5、工 作 制:连续

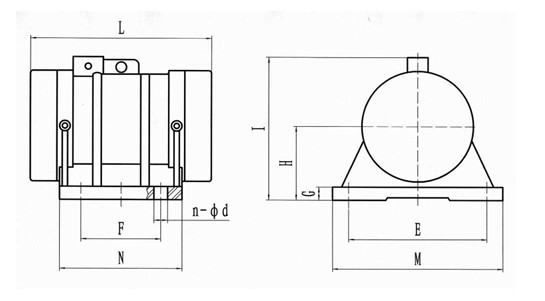

TZDC振动电机安装尺寸图表:

TZDC振动电机安装尺寸


TZDC系列振动电机参数:



型 号 激振力
(KN)
功率(kw) 电流
(A)
安 装 尺 寸
E F G H I L M N n φd
TZD11-2C 1.5 0.15 0.5 180 135 20 85 196 354 214 178 4 11
TZD12-2C 2.5 0.25 0.75 180 150 20 85 196 354 214 178 4 13
TZD12-4C 2.5 0.1 0.3 180 150 20 85 196 354 214 178 4 13
TZD21-2C 5 0.4 1.14 220 176 20 95 218 393 260 206 4 15
TZD21-4C 5 0.2 0.6 220 176 20 95 218 417 260 206 4 15
TZD21-6C 5 0.75 2.3 220 176 20 95 218 521 260 206 4 15
TZD31-2C 8 0.75 2.5 236 179 25 140 276 441 290 225 4 19
TZD31-4C 8 0.4 1.5 236 179 25 140 276 464 290 225 4 19
TZD31-6C 10 0.75 2.3 236 179 25 140 276 476 290 225 4 19
TZD41-2C 16 1.5 2.3 270 224 30 170 350 620 340 300 6 21
TZD41-4C 16 0.75 2.1 270 224 30 170 350 616 340 300 6 21
TZD41-6C 20 1.5 3.9 270 224 30 170 350 602 340 300 6 21
TZD51-4C 32 1.5 3.5 340 230 40 190 400 650 420 310 6 31
TZD51-6C 30 2.2 5.5 340 230 40 190 400 650 420 310 6 31
TZD51-8C 30 2.2 6.1 340 230 40 190 400 650 420 310 6 31
TZD52-6C 40 3 6.3 340 230 40 190 400 650 420 310 6 31
TZD61-4C 50 2.2 5 390 222 50 225 455 710 480 344 6 37
TZD61-6C 50 3.7 9.1 390 222 50 225 455 710 480 344 6 37
TZD61-8C 50 3.7 9.1 390 222 50 225 455 748 480 344 6 37
TZD71-6C 75 5.5 15 440 248 50 240 502 770 520 400 6 37
TZD72-6C 90 5.5 15 440 248 50 240 502 770 520 400 6 37
TZD71-8C 75 5.5 11.6 440 248 50 240 502 770 520 400 6 37
TZD81-6C 125 10 25 480 360 65 280 560 1078 620 530 6 43
TZD81-8C 125 10 24.2 480 360 65 280 560 1078 620 530 6 43
TZD82-6C 140 12 28.5 480 360 65 280 560 1100 620 530 6 43
