XVM振动电机

XVM振动电机

文章作者:河南鹏威机械发布时间:2017/3/24 11:23:43浏览次数:

XVM振动电机

XVM系列通用型振动电机详细介绍:
XVM系列振动电机主要特点:
1.使用寿命长,只需定期维护轴承。
2.因利用平稳的回转产生振动,噪声低。
3.激振力与出力配合适当,机体质量轻、体积小。
4.可多机组合成各种振动形式,以完成各种作业要求。
5.全封闭结构,可在任何无防爆要求的粉尘条件下工作。 
6.只需调节两端外侧的偏心块,使之与内侧偏心块形成一定的夹角,就可无级调整激振力。
7.电机的设计可随需要做适当的调整,以适用于特殊的环境:660V或60HZ特殊电压及电源频率,气温极高或极低的工作场所、防尘防水要求较高的场所、地处海拔较高的场所等。
XVM系列通用型振动电机技术参数表:

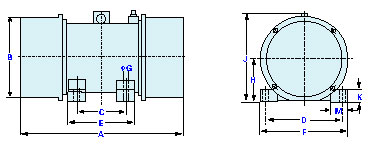

XVM振动电机尺寸图






型号 振次r.p.m 最大激振力 功率 电流 重量
外型及安装尺寸
(mm)
紧固螺栓
A B C D E F G J K M
[N] [kw] [kg]
xvm0.7-2

2870











1460











980















740

700 0.15 0.38 12 240 92 90 130 120 160 11 160 22 40 M10
xvm1.5-2 1500 0.15 0.38 16 240 92 90 130 120 160 11 160 22 40 M10
xvm2.5-2 2500 0.25 0.58 20 310 143 100 140 130 170 13 180 26 45 M12
xvm 5-2 5000 0.40 1.01 32 342 173 120 150 160 200 18 240 36 54 M16
xvm 8-2 8000 0.75 1.76 48 390 192 140 170 210 220 18 270 20 60 M16
xvm 16-2 16000 1.10 2.80 76 466 250 180 235 230 285 19 315 22 75 M18
xvm 25-2 25000 1.80 4.30 110 560 285 224 270 274 330 21 340 24 80 M20
xvm 32-2 32000 2.20 5.10 168 600 320 180 350 270 420 32 390 26 100 M30
xvm 50-2 50000 3.50 8.18 216 680 373 155 390 310 470 34 420 30 110 M33
xvm 1.2-4 1200 0.07 0.30 16 240 92 90 130 120 160 11 160 22 40 M10
xvm 2.5-4 2500 0.10 0.32 24 310 143 100 140 130 170 13 180 26 45 M12
xvm 5-4 5000 0.20 0.65 42 378 173 120 150 160 200 18 240 36 54 M16
xvm 8-4 8000 0.40 1.14 58 410 192 140 170 210 220 18 270 20 60 M16
xvm 16-4 16000 0.75 2.08 82 466 250 180 235 230 285 19 315 22 75 M18
xvm 32-4 32000 2.00 4.73 142 560 285 224 270 274 330 21 340 24 80 M20
xvm 50-4 5000 2.50 6.25 180 600 320 180 350 270 420 32 390 26 100 M30
xvm 75-4 75000 4.00 10.14 245 680 373 155 390 310 470 34 420 30 110 M33
xvm 100-4 100000 6.50 16.88 465 860 420 140 440 420 520 34 490 35 120 M33
xvm 120-4 120000 8.00 19.40 508 890 420 140 440 420 520 34 490 35 120 M33
xvm 140-4 140000 10.00 24.16 566 930 480 118 460 490 550 38 520 35 120 M36
xvm 160-4 160000 10.00 24.16 619 930 480 118 460 490 550 38 520 35 120 M36
xvm 2.5-6 2500 0.20 0.70 42 378 173 120 150 160 200 18 240 36 54 M16
xvm 5-6 5000 0.40 1.23 58 438 192 140 170 210 220 18 270 20 60 M16
xvm 10-6 10000 0.75 2.18 82 466 250 180 235 230 285 19 315 22 75 M18
xvm 16-6 16000 1.10 3.03 102 540 250 180 235 230 285 19 315 22 75 M18
xvm 20-6 20000 1.50 4.10 130 560 285 224 270 274 330 21 340 24 80 M20
xvm 30-6 30000 2.20 6.10 180 600 320 180 350 270 420 32 390 26 100 M30
xvm 40-6 40000 3.00 7.40 235 660 320 180 350 270 420 32 390 26 100 M30
xvm 50-6 50000 3.70 9.60 290 680 373 155 390 310 470 34 420 30 110 M33
xvm 75-6 7500 5.50 12.60 380 730 420 248 440 370 520 38 490 35 120 M36
xvm 100-6 100000 7.50 17.93 510 860 420 140 440 420 520 34 490 35 120 M33
xvm 120-6 120000 9.50 21.70 590 890 480 118 460 490 550 38 520 35 120 M36
xvm 140-6 140000 9.50 21.70 625 930 480 118 460 490 550 38 520 35 120 M36
xvm 160-6 160000 12.00 27.37 695 980 480 118 460 490 550 38 520 35 120 M36
xvm 180-6 180000 14.00 31.87 780 1050 510 120 520 531 610 45 560 38 125 M42
xvm 5-8 5000 0.40 1.62 82 466 250 180 235 230 285 19 315 22 75 M18
xvm 10-8 10000 0.75 2.90 131 560 285 224 270 274 330 21 340 24 80 M20
xvm 16-8 16000 1.50 4.02 149 600 285 224 270 274 330 21 340 24 80 M20
xvm 20-8 20000 2.20 5.93 185 600 320 180 350 270 420 32 390 26 100 M30
xvm 30-8 30000 3.00 8.10 292 680 373 155 390 310 470 34 420 30 110 M33
xvm 50-8 50000 4.00 10.60 380 730 420 248 440 370 520 38 490 35 120 M36
xvm 75-8 75000 6.50 17.10 510 860 420 140 440 420 520 34 490 35 120 M33
xvm 100-8 100000 8.50 21.80 625 930 480 118 460 490 550 38 520 35 120 M36
