砂砾振动筛

砂砾振动筛

文章作者:河南鹏威机械发布时间:2021/2/19 14:55:28浏览次数:

什么是砂砾?

砂砾(sand gravel或gravel)指的是砂和砾石的混合物,小卵石与巨石(一种受水或天气侵蚀而成的岩石)也被称为砂砾。在砂砾,砂石(sand),淤泥(silt)和黏土(clay)中,砂砾是最大的,直径大于2mm,砂其次,直径小于2mm,淤泥第三,直径小于十六分之一毫米,黏土(粘土)最小,直径小于二百五十六分之一毫米。

砂砾振动筛

砂砾振动筛工作原理:
  砂砾振动筛是一个以筛箱、激振器等可动部分为质量m,以金属螺旋弹簧或橡胶弹簧为弹性元件C,以激振器为激振机构的单质量强迫振动系统的筛分设备。电机通过轮胎式连轴节驱动激振器、偏心块高速度旋转产生强大的离心力,使筛箱作强制性、连续的圆运动,物料则随筛箱在倾斜的筛面上作连续的抛掷,不断地翻转和松散,细粒级有机会向料层下部移动,并通过筛孔排出,卡在筛孔的物料可以跳出,防止筛孔堵塞。这样周而复始的完成了粒度的分级和筛选过程。
砂砾振动筛

砂砾振动筛
  砂砾振动筛组成结构:
 砂砾振动筛由筛箱、筛网、振动器、减振弹簧装置、底架等组成。圆振动筛并可根据用户要求加防尘罩装置,以减少灰尘散布在空气中,可减少对周围环境的污染。采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。圆振动筛侧板采用钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。
  筛网是筛箱的主要工作构件,也是主要易损件。根据物料品种和用户要求,可采用耐磨钢丝编织而成的金属网及非金属网面,如高锰钢编织筛网、冲孔筛板和橡胶筛板,网孔的大小控制分级粒度。各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。筛箱是圆振动筛的部件,为了防止在高速运动中出现构件开裂折断情况,大部分零部件间采用了高强度螺栓连接。

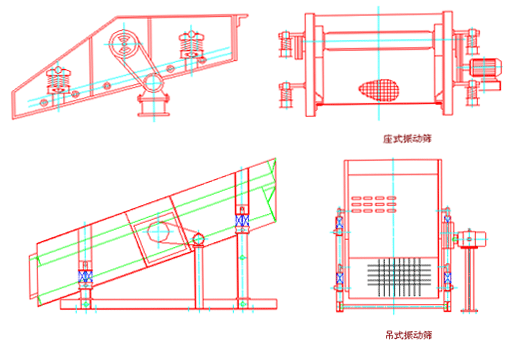

砂砾振动筛外形示意图:

砂砾振动筛

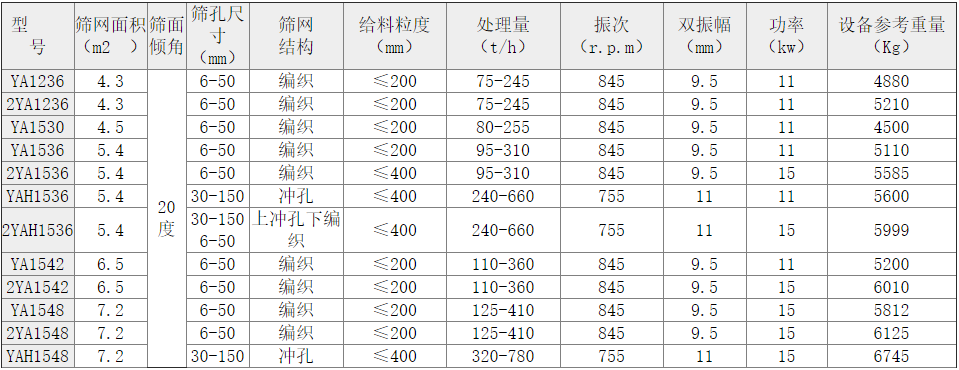

砂砾振动筛型号参数表:

砂砾振动筛

振动筛的调试与试运转
     a、弹簧必须处于垂直状态,弹簧上支座与弹簧接触面必须成水平状态,调整好后用螺栓把弹簧上支座固定在筛箱耳轴上,然后电焊成一体。
     b、振动筛驱动方向定为,站在给料端,面对物料流动方向观察电机位置,得到左向或右向驱动。需更换驱动方向时,从平衡轮上卸下振荡器带轮,重新安装到另一侧平衡轮上并紧固。
     c、确保V带张力有充分的调整量,确保两个胶带轮对应的沟槽,在各自平面内一一对应。
     d、安装调整结束后,应进行不少于2h的空载试运转,要求运转平稳,无异常噪声,振幅和运动轨迹符合要求,轴承最高温升不超过75℃。
     e、空载试运转合格后,可投入负载试运转,负载试车时间可按工艺试车要求进行。
     f、试车前必须用手(或其他方法)转动激振器。转动灵活,无卡组现象,方可正式开动机器。
振动筛偏振原因
1、筛框本身制造是否为标准的矩形,而不是平行四边形;;
2、设计制造过程中筛机的4个弹簧支座是否在同一水平面上,选用的弹簧刚度是否相同;
3、两振动器之间的自同步情况如何;
4、同一轴上的两侧板上振动器的主、副偏心块调整的相位角是否一致,因为它影响到产生的激振力是否一致;
