复合正弦筛

复合正弦筛

文章作者:河南鹏威机械发布时间:2017/12/20 11:47:39浏览次数:

复合正弦筛|正弦滚轴筛|滚轴筛煤机|滚轴正弦筛生产厂家13462207800

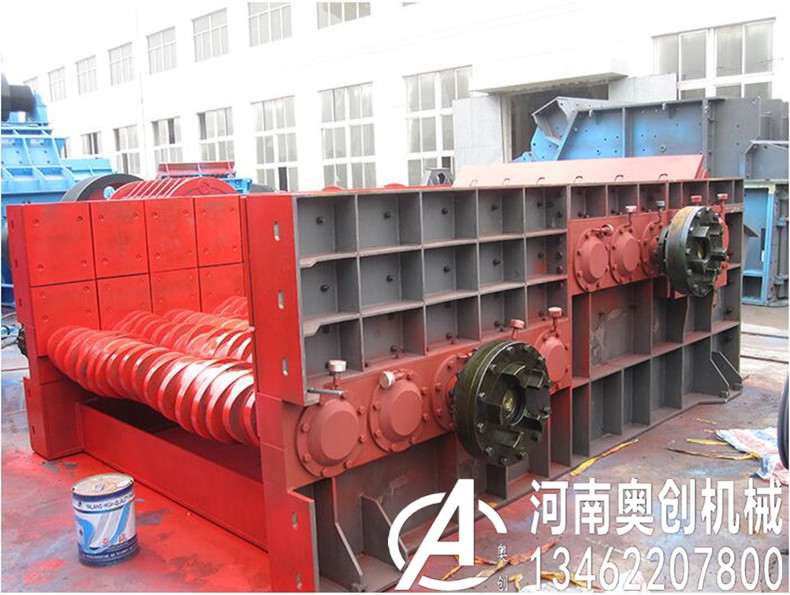

滚轴正弦筛

复合正弦筛概述:

        滚轴筛(正弦筛)是目前火力发电厂输煤系统中广泛选用的重要筛选设备之一,可有效减轻碎煤机的工作负荷,显著提高碎煤机的工作效率和使用寿命。该产品适应性广、无振动、噪声低、无粉尘、不堵煤、筛分效率高、维修方便。

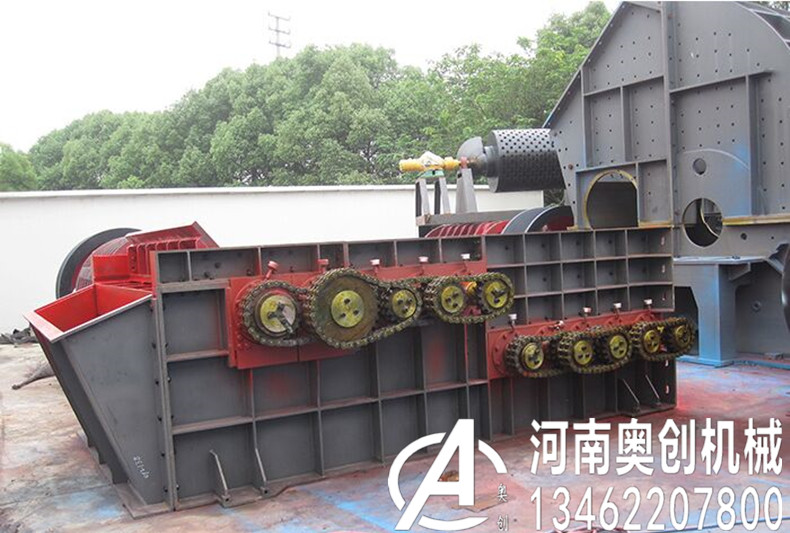

滚轴正弦筛
        复合正弦筛是在分析了现有各种筛分设备的缺点的情况下和在总结煤炭、电力等行业生产使用经验的基础上开发出来的新型筛分设备。该产品的特点就是其筛分原理不是利用振动筛分,而是利用正弦波的扰动原理进行筛分的,完全克服了振动筛存在的诸多缺点。该产品结构独特、处理能力大、筛分效率高、可靠耐用、维修方便、噪音低。、其处理能力、筛分效率、环保、安全可靠运行等诸多性能均能满足固体松散混合物料分级的要求。

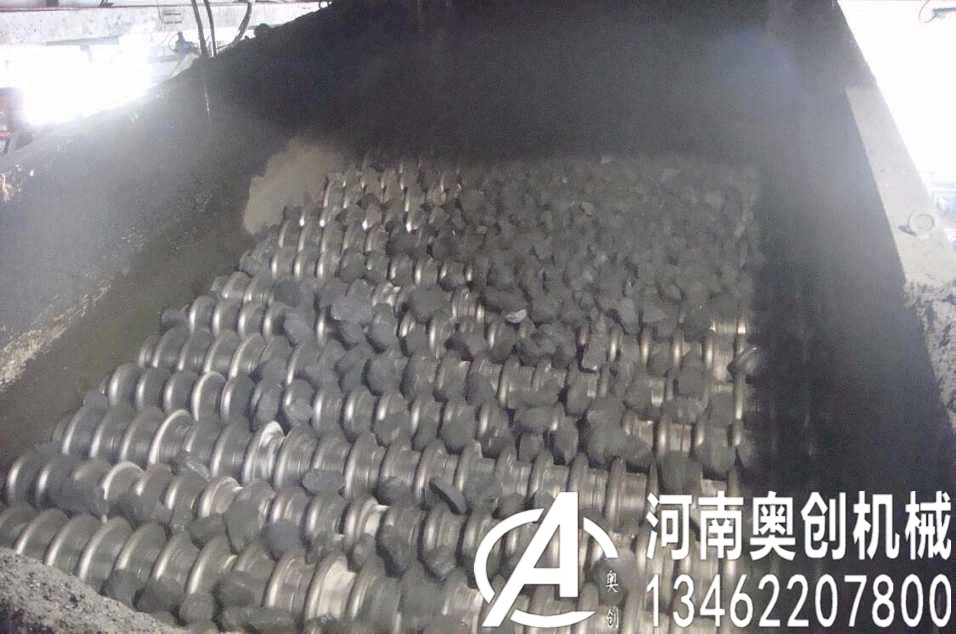

滚轴正弦筛

复合正弦筛的主要技术特征:
         复合正弦筛的工作原理是菱形滚柱做圆周运动产生的轨迹—正弦波,正弦波的扰动原理,使篦上(筛上)的料层扰动松散,利用圆形滚柱与菱形滚柱有机结合,组成筛篦对物料进行筛选,并在每个滚柱下面装有隐埋式刮刀,可将粘在盘片上的缠绕物和粘附物铲除,以保持筛孔通畅。用两级或多级带倾角的圆形滚柱与菱形滚柱组成筛体(筛板),煤流沿有倾角的筛体运动,使煤流均布在筛板上,有利于筛分,避免了堵煤、积煤和堵孔等不良现象的发生。在同质量, 同粒度的筛分面积时,正弦筛的筛分效率比其它筛分设备高出40﹪~50%。具有处理能力大、透筛率高、工作时无振动的特点,可筛分含任何水分与粘度的物料,不粘、不堵、不卡、无噪音。
复合正弦筛

复合正弦筛工作原理及结构特点
    复合正弦筛的工作原理是菱形滚柱做圆周运动产生的轨迹—正弦波,正弦波的扰动原理,使篦上(筛上)的料层扰动松散,利用圆形滚柱与菱形滚柱有机结合,组成筛篦对物料进行筛选,并在每个滚柱下面装有隐埋式刮刀,可将粘在盘片上的缠绕物和粘附物铲除,以保持筛孔通畅。用两级或多级带倾角的圆形滚柱与菱形滚柱筛板组成筛体,煤流沿有倾角的筛体运动,使煤流均布在筛板上,有利于筛分,避免了堵煤、积煤和堵孔等不良现象的发生。在同等的筛分面积下,正弦筛的筛分效率比其它筛分设备高出40﹪~50%。具有处理能力大、透筛率高、工作时无振动的特点,可筛分含任何水分与粘度的物料,不粘、不堵、不卡、无噪音。
    结构上采用两级倾斜布置,同时还可采用一级或多级倾斜布置方式;在装配方式上采用由12个部件组装而成,彻底解决运输与生产现场改造中的起吊、安装等困难;传动方式采用每块筛板由一台摆线针轮减速机通过排形齿轮箱驱动多轴转动,结构紧凑;箱体采用双层结构,内层用16锰防磨钢板,外层用优质钢板,提高防磨,防漏性能;在密封上采用无磨擦阻力的“迷宫式”密封结构,效果好,无粉尘外逸。极大程度降低电动机的功耗;用内置式旁路替代传统的外置式旁路,简化了系统的布置;菱形及圆形滚柱采用中锰抗磨铸钢精密铸造。

常见故障及处理:

故障征象

原因

处理措施



按下启动按钮,电动机不转动

按钮接线不良或控制回路故障

按下停止按钮,汇报班长,通知电工班检查处理

无动力电源

无操作电源

电动机本身损坏

筛选性能不好

梅花形滚柱片有窜轴或脱落

通知检修人员检查处理

筛轴运行中突然停止不动

电动机的热保护动作

通知电气人员处理

联轴器上的尼龙柱销被剪断

在保证安全的条件下,清除筛轴间的积煤,杂物,通知检修人员更换尼龙柱销

正弦筛出力不足

煤的水分过大

减小煤源设备出力,停止设备运行并检查筛面情况

煤的粒度过大

筛轴间有严重的卡堵现象

轴承温度过高

润滑油过多或不足

注意观察温度变化情况,如超过80℃时,应立即停机,汇报班长,通知检修人员检查处理

轴承内套与轴,外套与轴承座间相对运动

轴承损坏

电动机、减速机异常振动,有响声或过热现象

电动机、减速机底座地脚紧固螺栓松动

汇报班长,减少系统出力并注意观察,严重时立即停机,通知检修人员检查处理

过负荷运动

电动机或减速机自身故障

正弦筛技术参数:

序号

筛面宽

型  号

处理量t/h

筛孔尺寸MM

入料粒度MM

电机功率KW

1

1100MM

ZS08-9/15°

300-400

35X70

<300

7.5

2

1300MM

ZS10-11/15°

400-600

35X70

<300

7.5

3

1300MM

ZS10-7/15°

600-800

35X70

<300

7.5

4

1500MM

ZS12-8/15°

300-400

35X70

<300

2X7.5

5

1700MM

ZS14-8/15°

1200

50X90

<300

2X7.5

6

1700MM

ZS14-16/15°

34t/M2

35X70

<300

2X7.5

复合正弦主要技术特点:

(1)适用于13mm或大于13mm粒度分级。
(2)单位面积处理能力大,工作稳定可靠。
(3)适用各种性质的被筛分物料。可以处理水分高、粘度大的物料。
(4)透筛率高。煤矿及选煤厂分级粒度为13mm时筛分效率可达85%以上;当煤的分级粒度为30mm时,筛分效率可达88%以上。

(5)不卡、不粘堵筛孔,物料透筛连续顺畅。
(6)环保性能好。整机采用全封闭结构,可有效地避免煤尘飞扬,无振动、噪音小。
(7)结构简单,体积小,安装检修方便。
