热矿振动筛

热矿振动筛

文章作者:河南鹏威机械发布时间:2017/12/21 9:02:11浏览次数:

焙烧热矿振动筛|炼钢铁专用振动筛|耐高温热矿振动筛生产厂家13462207800

热矿振动筛介绍:

    SZR系列热矿振动筛专供烧结厂完成热烧结矿的分级和向冷却设备均匀给料作业,是我公司的重点产品之一。根据用户的要求,我公司可承担不同形式,不同规格的各种热矿筛的设计制造。

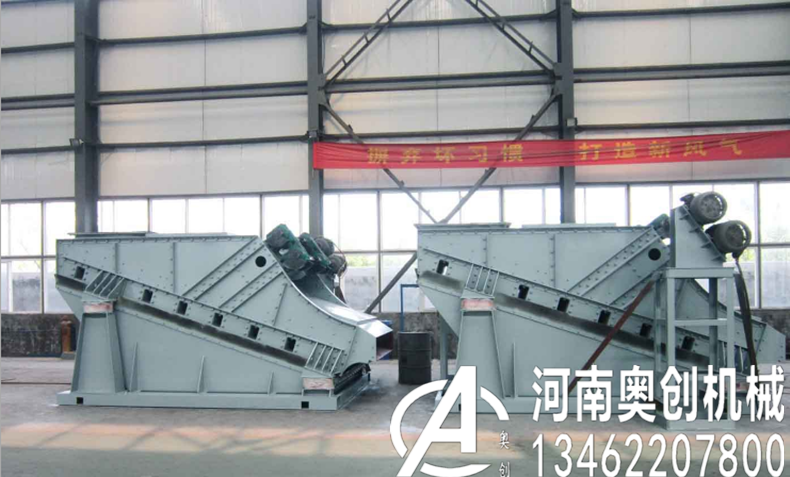

焙烧热矿振动筛

热矿振动筛工作原理和结构特点:
    SZR系列热矿振动筛为座式安装,采用双轴振动器振动。双轴振动器两根轴由两台电动机分别带动做反向自同步旋转,使筛箱产生直线振动。电动机安装在筛箱侧面的固定支架上,故电动机不参振。
    电动机和双轴振动器之间,两台双轴振动器之间均采用万向联轴器连接,万向联轴器同时具有角度和长度的补偿作用,可以满足筛机工作时电动机和振动器之间的相对位移要求。
    根据电动机和振动器安装位置的不同,热矿振动筛可制定成上振式或下振式。

焙烧热矿振动筛
SZR系列热矿振动筛均配备二次隔振系统,对基础的动负荷较小,使用于有隔振减振要求,安装高度允许的场合。
    热矿筛筛箱的侧板与横梁采用优质耐热不锈钢(或优质耐热钢)制造,主受力板和侧板的连接,侧板和横梁的连接采用环槽铆钉铆接,连接紧固可靠。
热矿振动筛工作时,筛板直接与高温物料接触,要求有较好的耐磨、耐热性能,故采用耐热合金铸钢。工作时 筛板会受热膨胀,筛板固定装置采用斜插紧固,并设有热补偿机构,可保证工作温度状态下,筛板固定牢靠,筛板拆装也比较方便。

热矿振动筛型号说明:
SZR □ □
 ┬  ┬ ┬
 │  │ │
 │  │ └────────- 筛面长度dm
 │  │
 │  └────────── 筛面宽度dm)
 │  
 └──────────── 热矿筛系列代号

热矿振动筛技术参数:

型号 给料粒度(mm) 处理量(t/h) 振次(r/min) 双振幅(mm) 电动机型号 功率(Kw)
SZR-1545 ≤80 120 740 7-9 Y160L-8 2×7.5
SZR-2060 350 9 Y200L-8 2×15
SZR-2575 450 7-9 Y255M-8 2×22
SZR-3175 600 9 Y255M-8 2×22
SZR-1850 150 7-9 Y180L-8 2×11

热矿振动筛使用条件
    1.为减少物料对筛板的冲击,筛箱受料端的给料 落差不大于500mm,其给料方向应与筛面上物料运动方向一致。
    2.振动器与筛面之间必须安装隔热装置(隔热水箱或隔热板)以减少烧结矿的热辐射对振动器的影响,保证振动器在允许的温度下工作。
    3.物料温度为500-1000℃,但筛框的允许温度为300-500℃。故在筛面、返矿漏斗和横梁内壁必须抽风或通风冷却。
    4.漏斗、抽风罩和隔热装置均不得固定在筛子本体上,其与筛体振动部分之间的间隙不得小于50mm.

热矿振动筛运输与保管:
    筛子应在水平情况下起吊,起吊后要保持筛子平衡。要用钢丝绳套在筛框的起吊孔上起吊,不允许吊筛子的其它部位。
    筛子分为筛箱(包括振动器)、隔振架、电动机及电机架三部分运输。在工地现场拖拉运输时,筛箱下部应垫若干滚杠,地面要平整,钢丝绳应兜住筛框下部刚度较大部位。
    设备到货后,应根据发货清单检查设备是否齐全,装运过程中是否造成损坏。存放地面平整,筛子应有枕木垫起,不得与地面接触,更不得被水浸泡。露天存放时,上部应遮盖。

热矿振动筛安装与试运转:
    1.热矿振动筛的安装基础应按总图所示尺寸预埋安装钢板(钢板厚度30mm)。钢板下应有梁支承,并将钢板固定在梁上。各预埋钢板的上面应在同一水平面上,前后左右误差不大于3mm。
    2.电机架的安装基础应有梁支承,其水泥基础待电机高度调整好后,在进行二次浇灌。
    3.安装基础上用的钢板和地脚螺栓均有安装单位自行准备,设备出厂时不附上述备件。
    4.装完弹簧支座和电机架,调整相对位置,并初步固定后,顺次装上减振弹簧。弹簧装入前,应按端面标记的实际刚度值进行选配,每台筛机各支点的弹簧刚度应一致,弹簧安装后中心线与弹簧支座平面应垂直。
    5.将隔振架安装在弹簧上,然后将一次隔振弹簧安装在隔振架上。
    6.将筛子吊起,使筛面倾角符合总图要求,然后慢慢放下,座落在一次隔振弹簧上。
    7.筛子安装后,应保持筛箱和隔振架的横向水平,可用水平尺在筛箱的进出料端分别测量,若不水平,可调整弹簧支座的高度。
    8.电机架安装时,要求电动机轴线和振动器轴线在同一垂直平面上,考虑到筛面上有物料后支承弹簧的压缩变形增加,电动机轴线应低于振动器轴线3-5mm.
    9.安装两振动器之间的中间联轴器时,应严格按制造厂所做的标记对联接法兰进行安装,保证两振动器偏心块相对位置一致。
    10.振动器出厂后,如时间超过6个月,安装前发须将振动器各零件拆洗干净,轴承和迷宫槽内注入适量的2号工业锂基脂。
    11.振动器安装完毕后,用手板动偏心块,若有阻力过大或卡死现象,必须找出原因加以调整。
    12.安装完毕要检查全部螺栓的紧固情况。
    13.空负荷试运转6-8小时,试运转过程中观察筛子运行情况,要求振动平衡,无横向摆动及不正常响声。
    14.热矿筛6-8小时试运转后,应检查振动器轴承工作温度,要求轴承温度不超过75,还应检查筛板和振动器的紧固情况,发现松动应及时拧紧。
    15.投产后,热状态工作6-8小时后,应使筛箱冷却至室温,将筛板和振动器的紧固螺栓再拧紧一次。

热矿振动筛使用和维护
    1.操作人员操作前应熟悉设备,进行设备的总检视,检查各部位螺栓是否松动,筛面是否破损等。
    2.筛子启动应遵循工艺系统顺序,尽量避免带料启动,待筛子运转平稳后才能给料。
    3.热矿筛在工作过程中应经常观察筛子运行是否平稳,若发现运动不正常或异常声响时,必须及时停机检查,找出原因,排除故障。
    4.筛子停车应符合工艺系统顺序,除特殊事故外,禁止带料停车或停车后继续缎带料。筛子停车后,应检查螺栓是否松动,若发现有松动应及时拧紧。
    5.运转过程中如遇突然事故停机时,必须继续对筛面通风冷却,防止筛面上灼热物料使筛箱过热而变形。
    6.停车后应清理筛面及筛子周围环境。
    7.要重视振动器与筛箱,筛板与筛箱联接螺栓的紧固情况,若发现有松动应及时拧紧。
    8.筛框的侧板和横梁均采用优质耐热不锈钢制造,不允许在筛框上焊接其他不西,以免影响材料性能。
    9.筛板紧固机构的中的蝶形弹簧是作紧固件热膨胀补偿用的,失效的蝶开弹簧应及时更换。
    10.筛板受灼热物料直接接触和磨损,故应经常检查其工作情况,如发现筛板有裂痕,应及时焊补,以免裂痕扩大而造成损坏。
    11.振动筛在热状态时,不许用冷水冲洒筛箱及筛板,防止因急剧冷却而造成筛箱及筛板变形和开裂。
    12.螺旋弹簧内积聚矿粉,会影响弹簧正常工作,应经常用压缩空气吹扫清理。
    13.振动器轴承采用2号工业锂基脂润滑,正常情况下每周注油一次,油量不宜过多,以免引起轴承过热。
    14.振动器使用6个有后,应检查油指情况,如变干或有硬块时,应及时清洗换脂。要求轴承每年清洗1-2次。
