双排链斗式提升机

双排链斗式提升机

文章作者:河南奥创机械发布时间:2020/9/3 17:23:15浏览次数:

双排链斗式提升机简介

      双排链斗式提升机也叫板链式斗式提升机,采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。且生产能高,能耗较低,可逐步代替其他类型提升机。

双排链斗式提升机

      板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

双排链斗式提升机工作原理:
  双排链斗式提升机是流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,因此无功功率损耗少,噪声低,寿命长。

双排链斗式提升机

双排链斗式提升机主要特点:
1.密封性好,环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低,由于节能和维修少,使用成本极低。
4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。
双排链斗式提升机结构:

双排链斗式提升机

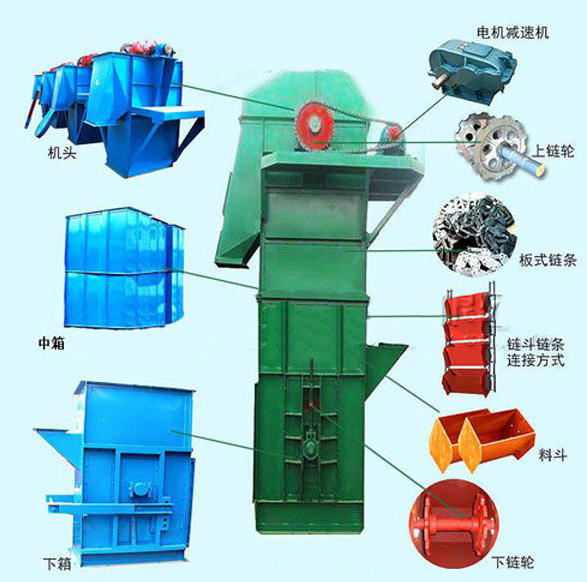

双排链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
(一)运行部件 由料斗和专用链条组合驱动NE30及以下采用单排链,NE50~NE800采用双排链。
(二)驱动装置 采用多种驱动组合驱动(依用户试机需要而定)。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。
(三)上部装置 安装有轨道(双排链)、逆止器,卸料口装有防回料橡胶板。
(四)中间节 部分中间节装有轨道(双链),以防止链条在工作中摆动。
(五)下部装置 安装有自动张紧装置。
2.零部件的选用机检验
①选用高填充率耐磨料斗
②选用合金钢耐磨套筒滚子链。销轴和外链板固定,套筒和内链板固定可有效地减少承载部件的磨损。
③头部链轮由轮毂和分体齿圈组成。尾部链轮采用光齿,能防止头尾不同步引起的跳齿和磨损现象。
④零件加工后,采用德国进口的网带式自动翻转热处理设备,均匀渗碳淬火。
双排链斗式提升机
NE板链斗式提升机外形及安装尺寸:
  1.说明
  由于NE型斗式提升机尚未定型,所以未制定统一的外形及安装尺寸,目前国内已有多家制造厂生产NE型斗式提升机的系列产品,各制造商的产品外形及安装尺寸稍有差异,本文中列出的NE型斗式提升机的外形及安装尺寸供基础工程设计(初步设计)阶段设备选型时使用,在详细工程(施工图设计)阶段时,必须按供货商提供的资料进行设计。
  2.订货须知
  NE型斗式提升机的外形尺寸见安装图及外形与安装尺寸表。提升机顶部设有检修用的起吊支架,若提升机设在室内,且提升机顶部设有设备安装吊钩时,可在订货时提出取消顶部起吊支架。提升机的上机壳设有驱动装置平台,若现场空间不能满足平台要求的尺寸时,可按现场实际情况配置非标准尺寸平台,但应在订货时提出。
  每台NE型斗式提升机一般只配套供应一节带有检视门的中间机壳。若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置,应在订货时注明。
