倾斜式无轴螺旋输送机

倾斜式无轴螺旋输送机

文章作者:河南奥创机械发布时间:2020/10/6 14:56:59浏览次数:

 倾斜式无轴螺旋输送机是一种在锅炉行业应用较广的辅机设备,假如枢纽的部件设计公道,设计所需要系数选取合适,就会达到无轴螺旋输送机良好的运行目的,进而实现锅炉安全、不乱、高效的运作。 填充系数的选取,填充系数是确定料层横断面积的重要参数,在料槽中,物料的填充系数影响输送过程和能量的消耗。

倾斜式无轴螺旋输送机

倾斜式无轴螺旋输送机用途:

 xLS型系列无轴螺旋输送机[1]用于污水处理厂输送中细格栅其栅条净距50mm的除污机栅渣和压滤机泥饼等物料。 环保性能好。采用全封闭输送和易清洗的螺旋表面,可保证环境卫生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋无轴,物料不易堵塞,排料口不堵塞,因而可以较低速度运转,平稳传动,降低能耗。扭距可达4000N/m。输送量大。输送量是相同直径传统有轴螺旋输送机的1.5倍。输送距离长。单机输送长度可达60米。并可根据用户需要,采用多级串联式安装,超长距离输送物料。能机动工作。我公司开发生产的移动型无轴螺旋输送机,能机动工作,一机多用。既可下方出料,又可端头出料。采用特制衬板,该机可在高温下工作。结构紧凑,节省空间,外型美观,操作简便,经济耐用。

倾斜式无轴螺旋输送机

倾斜式无轴螺旋输送机的特点
倾斜式旋输送机与传统有轴螺旋输送机相比,由于采用了无中心轴、吊轴承设计,利用具有一定柔性的整体钢制螺旋推送物料,因而具有以下突出优点:
1、螺旋具有超强耐磨性和耐用性,使用寿命长。
2、抗缠绕性强:无中心轴干扰,对于输送带状、易缠绕物料有特殊的优越性,防止阻塞引起事故。
3、环保性能好:采用全封闭输送和易清洗的螺旋表面,可以保证环境卫生和所输送物料不受污染、不泄漏。
4、扭距大、能耗低:由于螺旋无轴、物料不易堵塞,因而可以较低速度运转,平稳传动,降低能耗。
5、输送量大:输送量是相同直径传统有轴输送机的1.5倍,较大达40m3/h。输送距离长,可达25米,并可以根据用户需要,采用多级串联式安装,超长距离输送物料。
6、结构紧凑,操作简便,经济耐用,维护量极少,维护费用低。
倾斜式无轴螺旋输送机

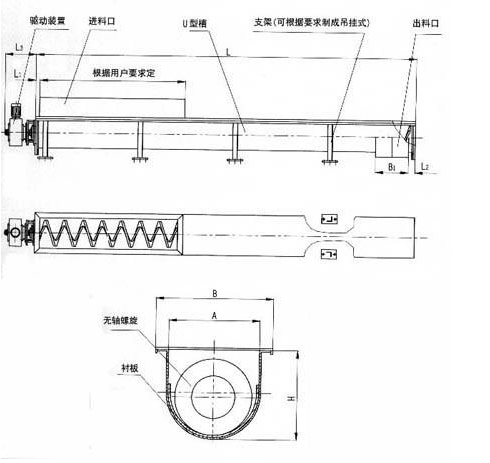

倾斜式无轴螺旋输送机结构:

倾斜式无轴螺旋输送机
倾斜式无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。
驱动装置:采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机,设计时应尽可能将驱动装置设在出料口端,使螺旋体在运转时处在受拉状态。
头部装配有推力轴承,可承受输送物料时产生的轴向力。
机壳:机壳为U型或O型,上部加防雨型机盖,材质有不锈钢或碳钢或玻璃钢。
无轴螺旋体:材质为不锈钢或碳钢。
槽体衬板:材质为耐磨的塑料板或橡胶板或铸石板等。
进、出料口:有方形和圆形两种,一般进、出料口形式由用户决定。

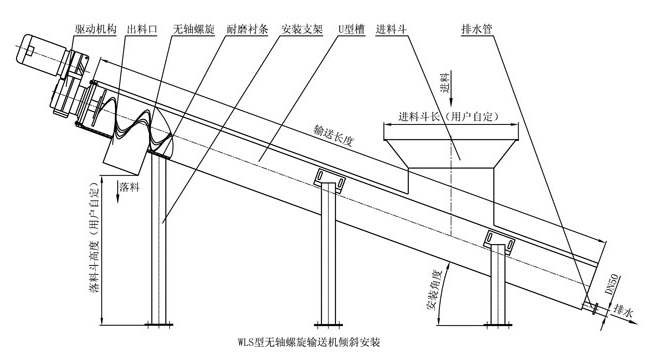

倾斜式无轴螺旋输送机外形图:

倾斜式无轴螺旋输送机

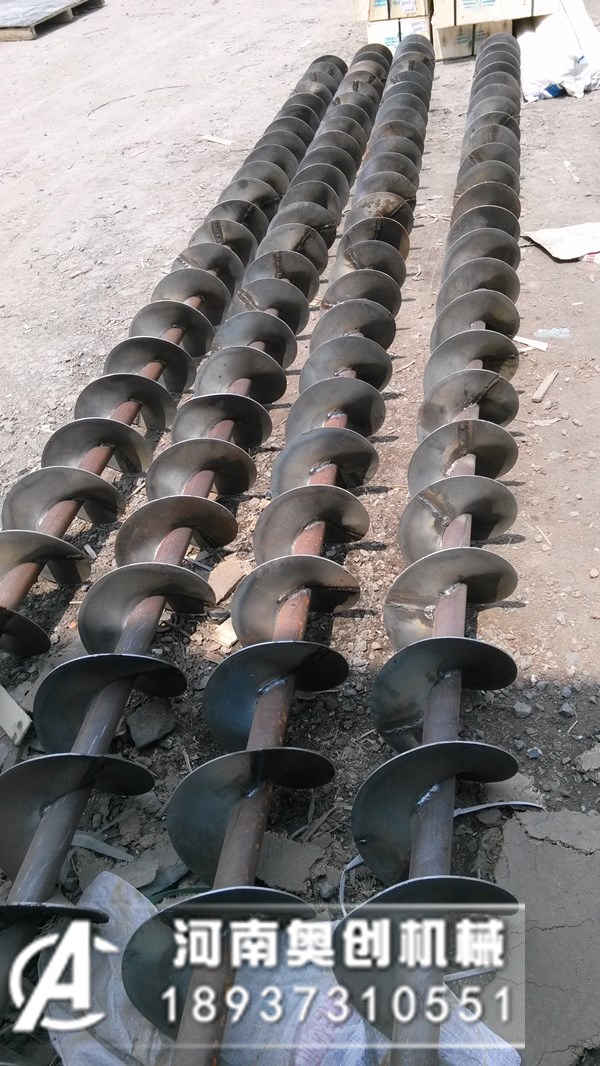

倾斜式无轴螺旋输送机螺旋叶片的设计:

螺旋叶片大部门由厚4-8mm的薄钢板冲压而成,然后焊接到旋轴叶片轴上,并在相互间加以焊接。对输送磨损性大和粘性大的灰渣,螺旋面用扁 钢轧成或用铸铁铸成,螺旋叶片一般都是做成尺度形式,即螺旋面的母线是一垂直于螺旋轴线的直线。针对锅炉的出渣来说,一般选用全叶式叶片用料钢板。1.机 体主要部件先容:倾斜无轴螺旋输送机的运行只要是借助于驱动装置,煤渣通过落灰斗进入料槽内,跟着螺旋轴的滚动带动螺旋叶片使煤渣沿倾斜轴的方向上升,至 料槽上方煤渣出口处并排出。

倾斜式无轴螺旋输送机

螺旋叶片的选择:

螺旋轴可以是实心的或管形的,管形轴在强度相同情况下的重量要小得多,并且相互间的连接更为利便。在采用管形轴的情况下,各个节段是利用 由穿透螺钉所固定的插入衬套和圆轴节段连接起来,这些圆轴被用于中间轴承和末端轴承的颈部。当输送有侵蚀性或污染的物料时可采用不锈钢轴。
