料罐管式螺旋输送机

料罐管式螺旋输送机

文章作者:河南奥创机械发布时间:2020/10/11 17:00:20浏览次数:

料罐管式螺旋输送机是指外观为圆管,叶片为没有中心轴的螺旋输送机,它的管径有:150mm、200mm、250mm、300mm、400mm、500mm等,材质可以分为:碳钢(Q235)、锰钢(Mn17)不锈钢(304)。优质钢管,更耐磨——采用优质的无缝钢管,端部采用法兰互相连接成一体,易损件均采用较高的耐磨材质多种搭配,产量大——输送量高可达1.4~458m3/h,能够与多种设备搭配使用(如:破碎机、振动筛以及各种除尘设备等)管式无轴螺旋输送机可长距离输送距离:单机输送长度可达30m,分段安装可达100m。管式无轴螺旋输送机多种搭配 经久耐用,寿命长——工作时间可以超过2万小时。要比同行业的同等设备的使用寿命高于1.5倍。

料罐管式螺旋输送机

料罐管式螺旋输送机产品工作原理:

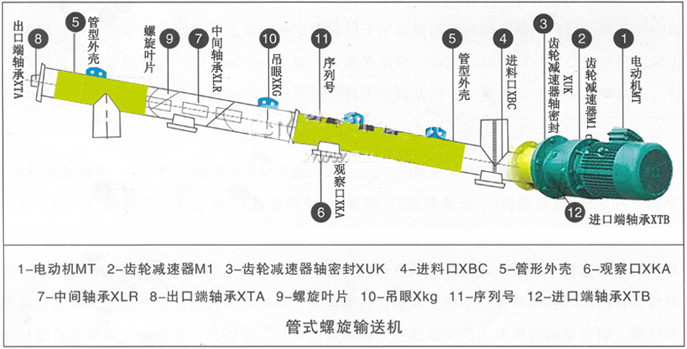

  螺旋输送机结构顺序为:电动机、减速箱、输入节总成、中间节及中间支座体总成、输出节总成、前支座体总成、注油润滑系统,附件为电缆线、连接用帆布套、吊挂用钢丝绳及配用件等。螺旋输送机各节之间均采用法兰连接,连接处采用密封垫。注油润滑系统采用油枪将润滑油通过铜管、管接头压入各需润滑处,前支座体从前端黄油嘴处注油。正常工作时,由电机传动至减速箱带动力内螺旋轴转动,由螺旋叶片把物料推至前出料口。

料罐管式螺旋输送机

料罐管式螺旋输送机

螺旋输送机正式接电缆试车时,观察螺旋机顶部轴转向是否正确。螺旋输送机可用多点钢丝绳吊挂,也可用支架支撑但架设时必需螺旋机的直线度。螺旋输送机一般都加设在半空中,一旦设备安装完毕,各部分全部就位,设备使用中在出现问题需要检修、拆装时,维修时会很麻烦,因此在选择该产品时一定要在结构原理上有正确的甄别。另外:一般螺旋输送机都是为厂家成套设备配套使用,做为配套产品螺旋输送机有现货库存,但对不同用户或不同场合需要用户提供输送长度(或进出口斜长)、仰角,由厂家按用户要求定制。

料罐管式螺旋输送机
料罐管式螺旋输送机

料罐管式螺旋输送机

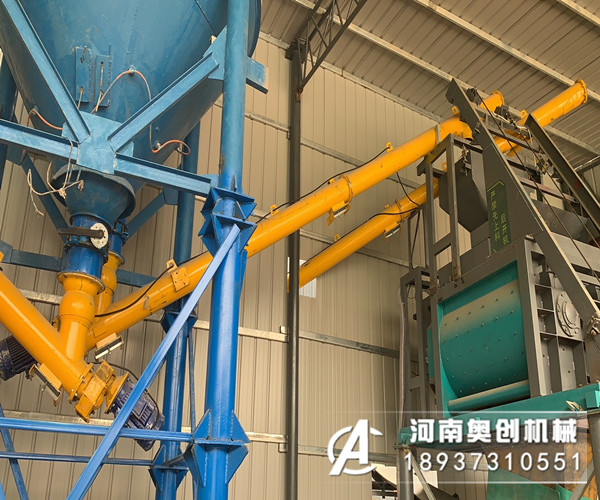

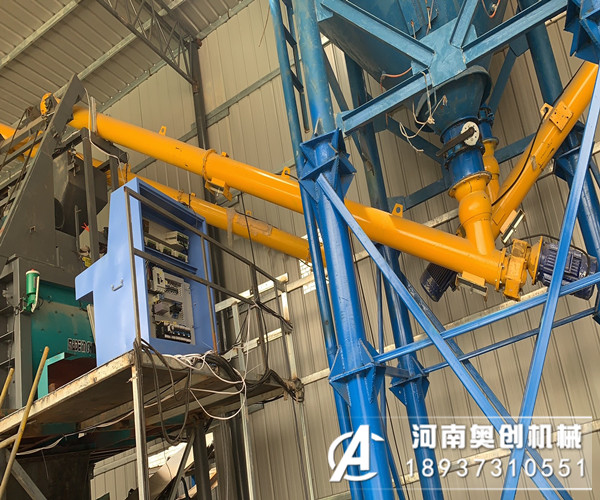

螺旋输送机是混凝土搅拌站不可少的输送设备,螺旋输送机平时保护工作也要做好。对螺旋输送机平时保护可以从以下几点来做:

1、在进行物料运送时,不要混入坚固的大颗粒物料
2、一星期查看一次减速箱的工作、密封、光滑情况,有无呈现异响、漏油等景象
3、油量缺乏要及时弥补,但不得超过油位线。
4、每月要查看一次整机联合紧固情况。

5、减速箱在工作100小时后,需要替换新光滑油,而且今后每运用1000小时后都需要替换一次。

料罐管式螺旋输送机

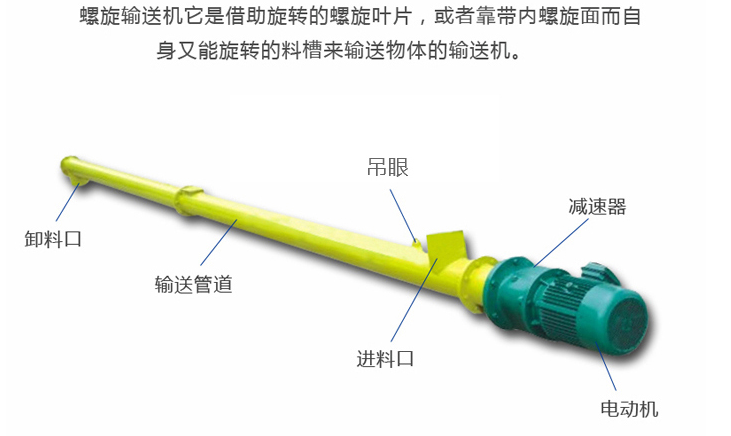

螺旋输送机外形:

料罐管式螺旋输送机

料罐管式螺旋输送机

A.螺旋输送机主要用于输送水泥、粉煤灰、细砂等粉料及细微粒状干料。常用于搅拌站、水泥、矿山的设备中,不宜输送粘性大、易结块、纤维等原料。经过多年、多场合的长期完善和改进,螺旋输送机主要具备以下特点:A. 采用优异进口高强耐磨钢制作的连续式螺旋叶片,制作成形后螺距误差小于5mm且叶片表面光滑,了物料输送的均匀、稳定性,从而了物料计量的重复精度。
B. 连续式螺旋叶片制做时采用了冷作硬化的表面冷轧处理,硬度和耐磨性比普通叶片提高一倍左右,外沿硬度可达HB240。
C. 前、后节螺旋叶片为疏、密两种螺距,有效防止堵管。俗称"吃的少,吐的快"。叶片的高精度制做了物料输送时充满管体,用户从螺旋输送机进料口帆布套的吸扁情况便能判断螺旋输送机的优劣。
D. 螺旋输送机内轴在一定间距内都设置有中间吊轴承一支持内轴旋转,中间吊轴承座多采用铸钢或铸铝材料,单悬臂式支座体,使前后节联接处叶片中断间距更小,物料过流截面*大化,使料流顺畅无阻碍。
E. 粉煤灰螺旋输送机进料口与水泥仓口连接方式分为:万向球法兰刚性连接和吊挂加防水帆布软连接二种形式。可视设备拆装频繁程度决定接口形式。

F. 前支座体特殊设计,使正常运转时螺旋内轴受力为拉力,其拉力由前支座内的推力轴承承担,防止减速机和中吊轴座受压、避免螺栓轴受压力所产生的扫膛现象。

料罐管式螺旋输送机

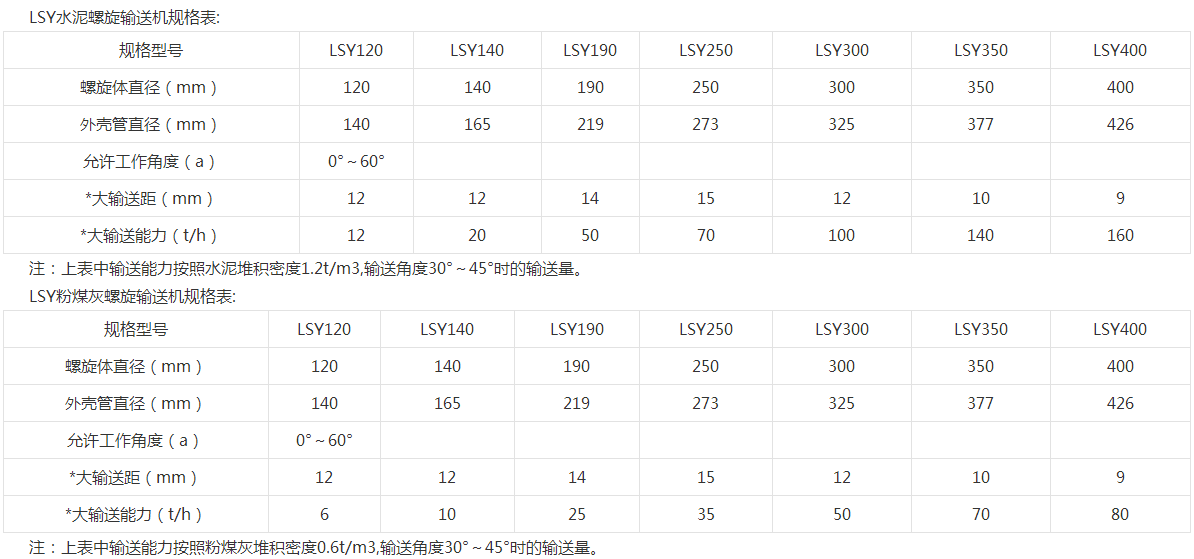

螺旋输送机技术参数表

料罐管式螺旋输送机
