刮板机

刮板机

文章作者:Admin发布时间:2021/1/7 11:36:00浏览次数:

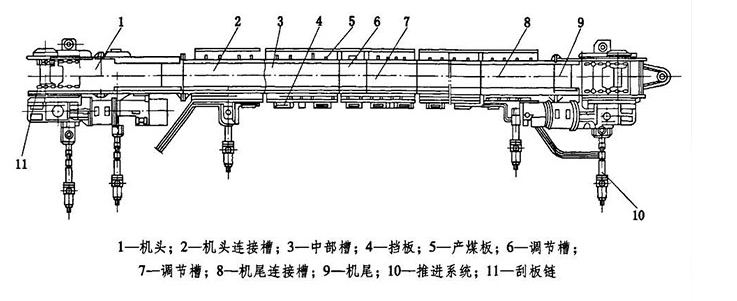

  刮板机的工作原理是,将敞开的溜槽,作为煤炭、矸石或物料等的承受件,将刮板固定在链条上(组成刮板链),作为牵引构件。当机头传动部启动后,带动机头轴上的链轮旋转,使刮板链循环运行带动物料沿着溜槽移动,直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行,完成物料的输送。

刮板机

刮板机优势如下
1、输送机的导轨中间开有槽,与链条边缘的凸起相配合,以防链条跑偏脱轨,以及由此产生的不正常磨损甚至链条断裂等事故发生,同时链条运转平稳、噪音小。
2、5千瓦以上的输送机驱动轮的轮齿与轮毅是分开的,二者用螺栓连接,这样便于维修、更换.轮齿还分成几片,并经热处理,以增加其耐磨性。
3、驱动轮装有清洁器,随时清理前轮槽中的杂物,既保护了前轮,也保证了链条在前轮槽中的运行正常,避免了轮与链条间的不必要碰撞和磨损。

4、输送机的前部和后部都配有安全装置:前部的安全门后部的测速器。驱动壳体前部装有安全门,由翻板、限位开关、凸轮及电器元件等组成。可控制其电机并与其相关设备的电飞联锁.当堵料时安全门打开,翻板向上转动,带动凸轮压迫上限位开关,送出电信号。使物料从此处卸下一部分,同时使电机停机,电机得到了保护,链条也不会因带不动物料而被拉断;还能切断与之相关设备的动力,避免了不良的连锁反应。

刮板机

刮板机有以下几种结构形式:
1.水平型埋刮板输送机,输送长度可达80~120m,适用于一般性物料的输送,可多点加料或多点卸料。中间有隔板的水平型埋刮板输送机,设有多个进料口,通过计量闸门可任意调整各段物料的配比,适用于混合几种不同的散状物料。
2.倾斜型埋刮板输送机,一般安装倾角为0°~30°。中间有隔板的倾斜型刮板输送机在物料完全充满下槽的情况下运行,即使倾角较大,仍能保证物料连续不断的输送。
3.垂直型埋刮扳机,倾角可为30°~90°,提升高度可达30m,适用于输送一般性的物料。
4.扣环型埋刮板输送机,可倾斜输送也能垂直输送,它所占空间较小,适用在较狭窄的工作环境中作移动设备适用。
5.Z型埋刮板输送机,上水平段可根据需要设置任意数量的出料口,做到多点卸料。其输送高度一般为20m左右,水平输送距离小于30m。一般多用于向料仓和向锅炉房上煤。
6.平面环型埋刮板输送机,可多点进料和多点卸料,适用于将物料分配给各个使用点,或收集各个进料点的物料统一排出。
7.立面环型埋刮板输送机,可多点进料和多点卸料,适用多个料仓之间的循环运行,可完成物料的装、卸及倒仓、清仓作业。
刮板机

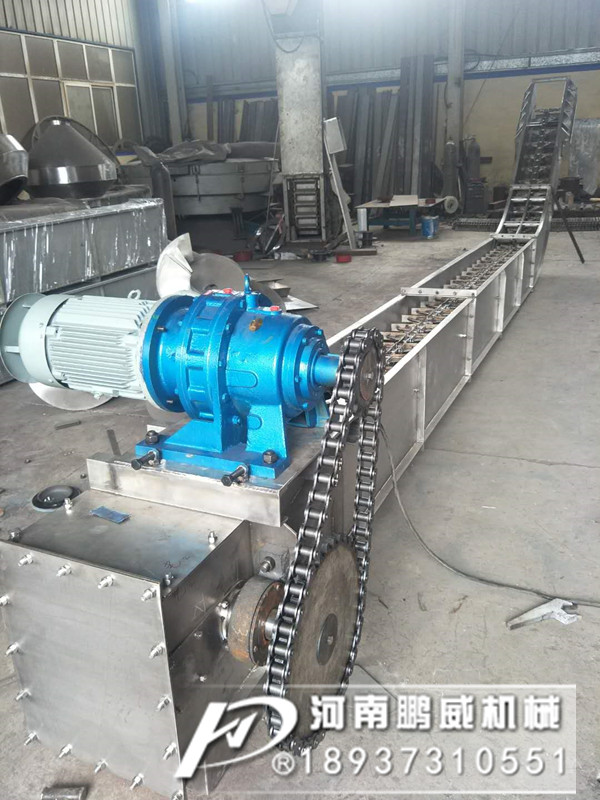

 埋刮板输送机是由头部、中部、尾部和附属部件组成。
刮板机
1.头部是包括传动链在内的机头部分。输送机的驱动装置(电动机、液力偶合器、减速器等)一般配置在头部。
2.中部包括中间段(直线段)、弯曲段、过渡段、链条和刮板等件组成。
3.尾部是拉紧装置、拉紧链轮和机壳的总称,也是拱刮板链条返回的装置。
  重型埋刮板输送机的尾部也设有动力传动装置,从其位置来区分称为上机头和下机头。附属部件包括张紧链条时用的紧链器、进料口、卸料口、料层指示装置、物料厚度调节装置、减振装置、清扫装置、过载保护装置、短链报警装置等。
刮板机
刮板机对物料有下列要求:
  (1)物料的堆积密度:ρ=0.2~1.8t/m3
  (2)物料温度:一般机型适用于120℃以下;热料型适于100~450℃,瞬时允许达到800℃。
  (3)含水率:含水率与物料的粒度、黏度有关,一般应用手捏成团,撒手后仍能松散为度。

  不适宜采用普通型埋刮板输送机输送的物料为:高温的、有毒的、易爆的、磨琢性很强的、黏性强的、悬浮性很强的、流动性极好的、易碎而又不希望被破碎的物料。

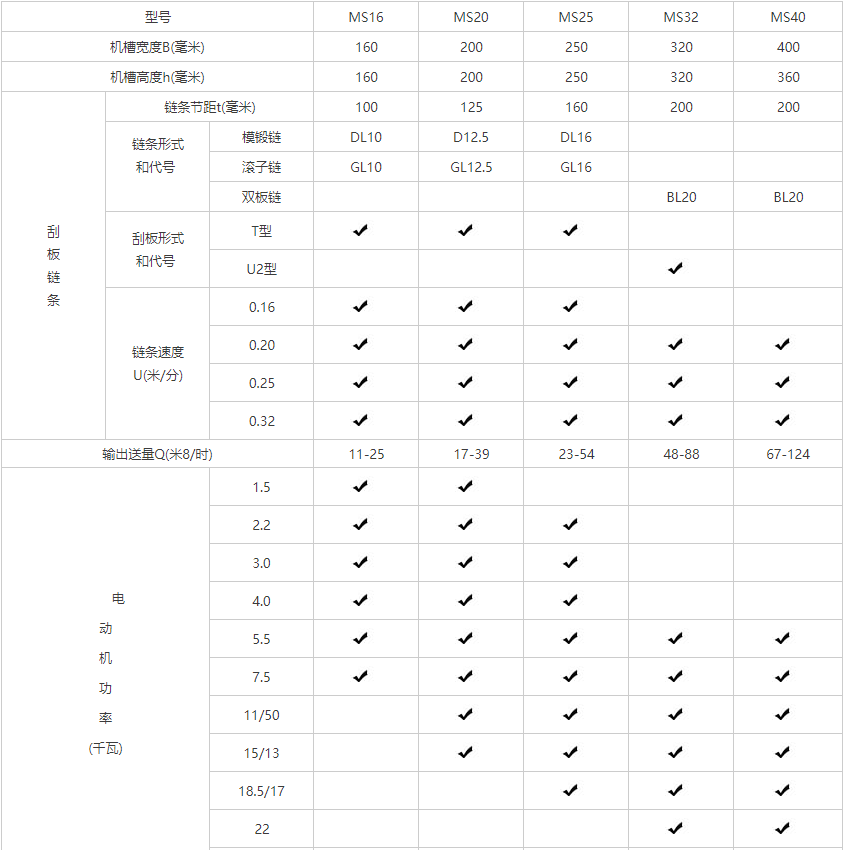

刮板机输送机型号参数:

刮板机
