链式斗式提升机

链式斗式提升机

文章作者:河南鹏威机械发布时间:2021/1/8 9:54:02浏览次数:

链式斗式提升机采用自流式装料,重力式卸料。链条采用优质合金钢高强度板式链条,耐磨性较好。驱动部分采用硬齿面减速器。适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。
链式斗式提升机
链式斗式提升机工作原理:
NE系列板链式斗式提升机本机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。
链式斗式提升机

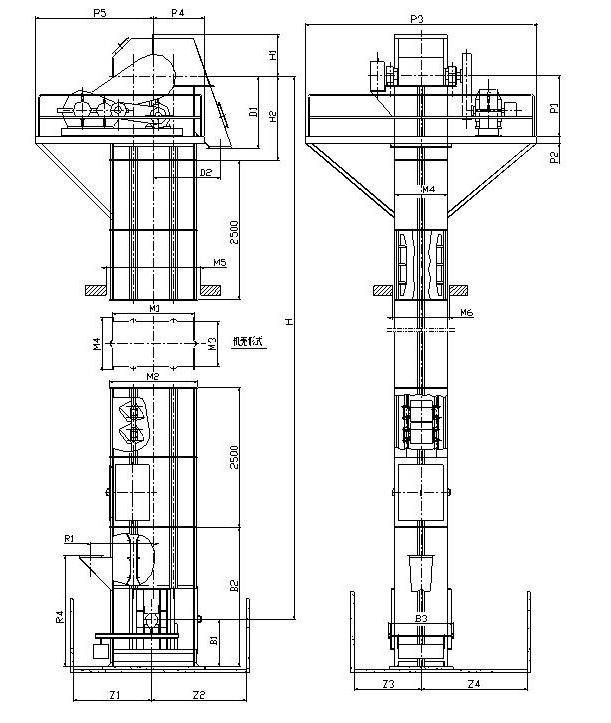

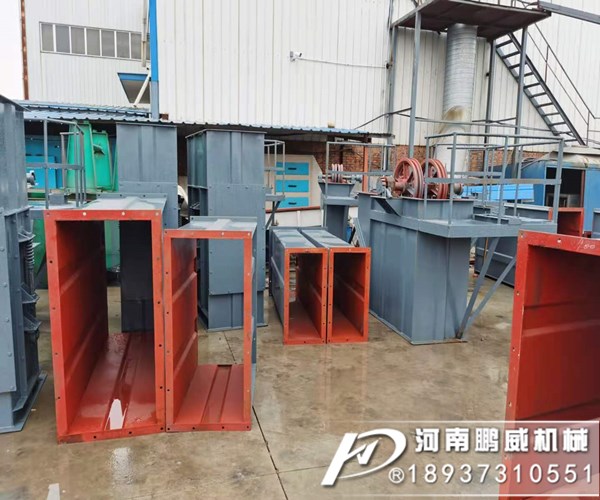

链式斗式提升机结构组成

链式斗式提升机

  链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
    1、运行部件:由料斗和套筒滚子链条组成,NE15、NE30采取单排链,NE50~NE800采取双排链。
    2、驱动装置:采取Y系列电动机,通过减速器(或直接用摆线针轮减速电机)和链传动组成。(可根据用户要求而定)。
    驱动装置分左装和右装两种。分别与提升机左、右装对应。
    左装:为人在减速器输出轴端,面对减速器,传动小链轮在右侧。
    右装:为人在减速器输出轴端,面对减速器,传动小链轮在左侧。
    注:提升机驱动平台由单面与三面两种平台制法,一般以三面平台制作,客户要求采用单面平台或维修架时,请合同 上注明,差价另补。
    3、上部装置:有上置、上部机売、头轴装配等部件,逆止器、卸料口装有防回料橡胶板。
    4、中部机壳:带检视门中间节,标准中间节和非标节。
    5、下部装置:安装有张紧装置,本公司对不同型号采用不同的拉紧结构。NE15~NE50采取弹簧张 紧,NE100~NE800采取坠重箱张紧。

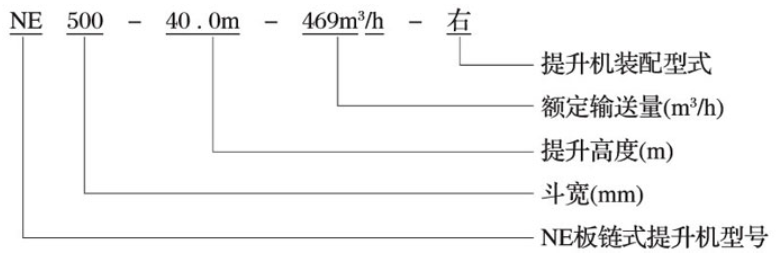

链式斗式提升机型号定义:

链式斗式提升机

链式斗式提升机主要特点:
1.密封性好,环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低,由于节能和维修少,使用成本极低。
4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。

8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

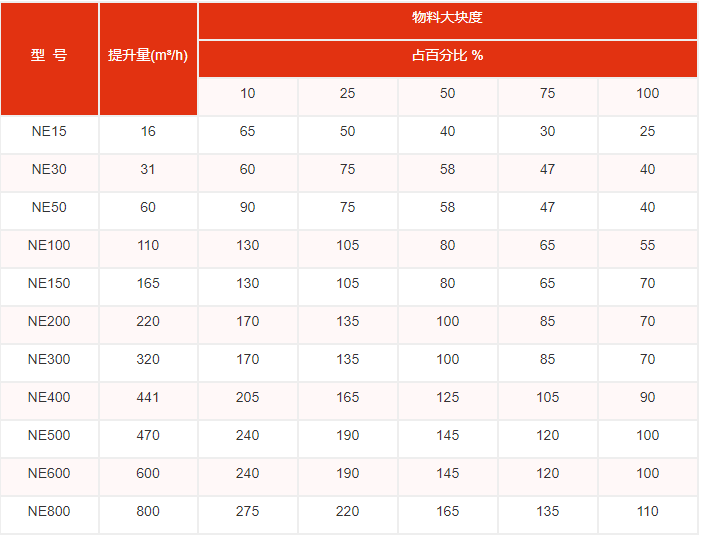

链式斗式提升机型号参数表:

链式斗式提升机

链式斗式提升机的安装
1、板链斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整,并呈水平状态,保证斗式提升机安装后达到垂直要求。
高度较高的板链斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物(如料仓、车间等)连在一起以增加其稳定性。安装时先安装下部部件,固定地脚螺栓,然后安装中部机壳,后安上部机壳。机壳安装成功,校正垂直度。在全高上下用铅直线测量,误差应小于10mm。上下轴应平行,其轴心线应在同一平面内。
高度较低的斗式提升机安装时,可以在地平面把上、中、下机壳全部连接并较正好,然后整体吊直固定在砼基础上。
2、机壳安装好后,安装链条及料斗。料斗连接用的U型螺丝,既是链条接头,又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。
3、链条及料斗安装好以后,进行适当张紧。
4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。5、试运转,安装完成后即应进行空车试运转。空运转应注意:不能倒转,不能有磕碰现象。空运转不小于2小时,不应有过热现象,轴承温升不超过250C,减速机温升不超过300C。空运转2小时后,一切正常即可进行负荷试车。带负荷试车时喂料应均匀,防止喂料过多,堵塞下部造成“闷车”。
