捞吭式斗式提升机

捞吭式斗式提升机

文章作者:河南鹏威机械发布时间:2021/1/11 17:30:09浏览次数:

 捞坑斗式提升机从实际的应用情况来看,可以分为两种:一为脱水式提升机,在选煤厂十分常见,用于煤或矸石的运输与脱水作业;一为捞坑式提升机,通常情况下,捞坑沉淀池中的煤粒就是利用本设备进行提升的,作业中会自行脱水。

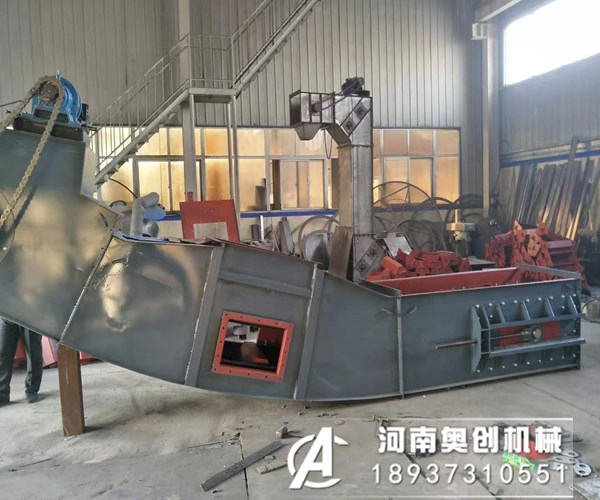

捞吭式斗式提升机
捞吭式斗式提升机工作原理
适用于提升洗涤后的中煤、矸石和冷却后的钙镁磷肥,也适用输送洗涤后的其他块状或颗粒状的物料,物料在提升输送过程中,可在重力作用下自行脱水。对于大块物料及水分要求不太严格的产品,如跳汰分选作业的中煤、矸石可用脱水斗式提升机直接作为最终脱水设备。对粒度较细、或脱水不太容易、水分又要求比较严格的产品,脱水斗式提升机可作为初步脱水设备。如粗煤泥回收作业中,捞坑沉淀的煤泥可先经脱水斗式提升机初步脱水,再进一步用脱水筛和离心脱水机作最终脱水。
捞吭式斗式提升机

捞吭式斗式提升机系列产品结构特点:
捞抗斗式提升机分吊式(坑外式)捞抗斗式提升机和座式(坑内式)捞抗斗式提升机。
捞抗斗式提升机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同,捞抗斗提机和尾部组件根据使用特点分吊式尾部组件(配吊式尾部漏斗)和座式尾部组件(直接安装在坑内)。
捞抗斗式提升机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成。

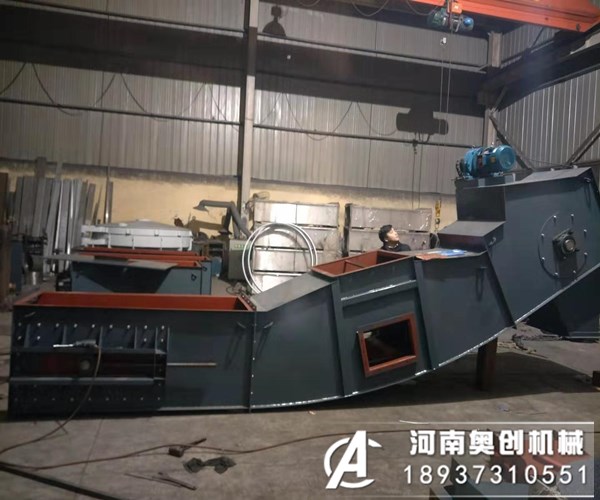

捞吭式斗式提升机
捞吭式斗式提升机结构
1、脱水斗提机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接,减速器和传动主轴之间用套筒滚子链传动,链条的张紧靠压紧链轮调节,考虑到斗链有可能突然被卡住而发生事故,在从动链轮上装有安全销。驱动装置安装在传动支架上,传动支架焊在头部节段上;
2、头部组件由传动部件及拉紧装置组成,该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形,轴承座的底部带有燕尾槽,轴承借助螺杆来调节斗链的松紧;
3、机体由头部节段、中间节段(敞开节段、过渡节段、密封节段)和尾部节段组成,节段均为金属焊接结构,各节段之间用角钢法兰联接。为防止漏水,在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外,还有为安装拉紧装置的槽钢,中间节段中用于水下得封闭箱形结构,称为封闭节段:用于水上的U形槽,称为敞开节段:过渡节段用于上述两种节段之间,为了防止斗链下垂,在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构,其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔;
4、尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个,均为圆形,其中一个用键固定在轴上,另一个空套在轴上,以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损,在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成,其内缘用特制的胶质密封圈,以防止泥水侵入;
5、斗链由两条链条和斗子组成。链条为片式牵引链,斗子用钢板制成,斗子上交错排列着脱水用得长孔,并用带榫的沉头螺栓间隔地(间隔一个节距)安装在链条上;
6、捕捉器的作用是当斗提机断链时,防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上,上面一对捕捉器安设在离传动轴中心不超过3m处:下面一对捕捉器安设在敞开段和过渡段接邻之间:中间捕捉器之间的距离应不大于5m,并且不等于链条节距的倍数;

7、头、中间、尾部支架及检查传动系统用得梯子,均为焊接的金属构件,分别支承在楼板及基础上。

捞吭式斗式提升机型号参数表:

捞吭式斗式提升机
