摇摆式给料机

摇摆式给料机

文章作者:河南鹏威机械发布时间:2020/12/30 10:44:10浏览次数:

摇摆式给料机工作原理:

  摇摆式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。

摇摆式给料机

摇摆式给料机

摇摆式给料机特点:
1.工作可靠、寿命长。
2.重量轻,体积小,维护保养方便。
3.结构简单,运行可靠,调节安装方便。
4.封闭式框架结构,大大提高了机架的刚度。
5.装有限矩型液力偶合器,能满载启动,过载保护。
6.最大给料量可达1200吨/小时(煤),是目前国内最大的往复式给料机。
7.采用了先进的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高。
8.侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
9.驱动装置对称布置,并采用双推杆 ,使整机爱力均衡,传动平稳,消除了底板往复时的扭摆现象。
10底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。

11.衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用 ,降低维修费用。

摇摆式给料机

摇摆式给料机

摇摆式给料机结构:

摇摆式给料机

1、给料槽:由两块侧板和底板组成,底板也称给煤板;它们是货载的导向、承载、输送机构。
2、托轮:又叫托辊,是底板的承载及导向机构。
3、曲臂:底板的牵引机构。
4、曲柄:传递动力,带动曲臂使底板做往复运动。在曲柄内装有一偏心盘,曲臂与偏心盘轴相连,通过改变偏心盘轴在曲柄内的位置来调节底板往复运动的行程。
5、减速器:降低速位置,可调节底板的行程。度,增大传动力矩。
6、联轴节:电动机和减速器之间的连接装置,其作用是传递动力。

7、电动机:给煤机的动力源。

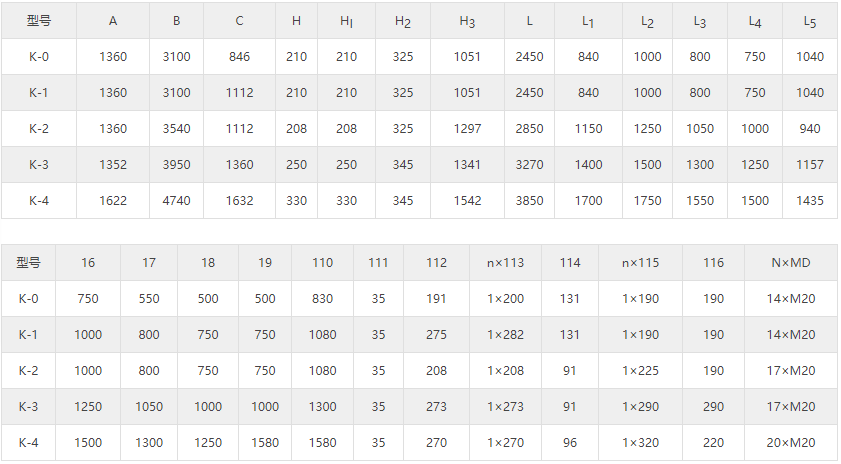

摇摆式给料机型号参数表:

摇摆式给料机

摇摆式给料机

摇摆式给料机常见故障及处理方法
1、托轮不转原因:轴承损坏、油封损坏进入煤泥。处理方法:更换托轮(成组更换)。将底板吊起固定,卸掉固定托轮一端耳巴,将托轮取下;安新托轮时,先把托轮一端安在未卸掉耳巴上,然后把另一端耳巴安在托轮轴上,抬起托轮及耳巴,把耳巴固定在侧板上。

2、底板端曲臂轴承损坏原因:轴承端盖油封损坏进入煤泥;轴承疲劳损坏。处理方法:先将底板固定,然后拆下曲臂两端连接装置,把曲臂取下;更换轴承后,安装曲臂。
